搞不懂混凝土冬季的原理和方法怎么施工

来源：网络 怎么界定到了冬天施工？当室外日平均气温连续5天稳定低于5℃时，即进入冬期施工。混凝土结构工程应采取冬期施工措施，并应采取气温突然下降的防冻措施。下面小编为您介绍下冬天混凝土施工的原理以及怎么正确施工方法：

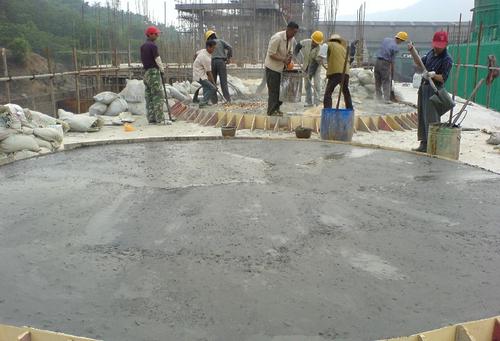

冬季混凝土工程施工的一般原理

混凝土拌合物浇筑后之所以逐渐凝结和硬化，直至获得最终强度，是由于水泥水化作用的结果。而水泥水化作用的速度除与混凝土本身组成材料和配合比有关外，主要是随着温度的高低而变化的。当温度升高时，水化作用加快，强度增长液较快；而当温度降低到0℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相（水）变成固相（冰）。

这时参与水泥水化作用的水减少了。因此，水化作用减慢，强度增长相应较慢。温度继续下降，当存在于混凝土中的水完全变成冰，也就是完全液相变为固相时，水泥水化作用基本停止，此时强度就不在增长。水变成冰后，体积约增大9%，同时产生约2500 kg/平方厘米的膨胀应力。这个应力值常常大于水泥石内部形成的初期强度值，使混凝土收到不同程度的破坏（即早起受冻破坏）而降低强度。

此外，当水变成冰后，还会在骨料和钢筋表面上产生颗粒较大的冰凌，减弱水泥浆与骨料和钢筋的粘结力，从而影响混凝土的抗压强度。当冰凌融化后，又会在混凝土内部形成各种空隙，而降低混凝土的密实性及耐久性。由此可见，在冬季混凝土施工中，水的形态变化是影响混凝土强度增长的关键，国内外许多学者对水在混凝土中的形态进行大量的试验。

研究结果表明，新浇筑混凝土在冻结前有一段预养期，可以增加其内部液相，减少固相，加速水泥的水化作用。试验研究还表明，混凝土受冻前预养期愈长，强度损失愈小。混凝土化冻后（即处在正常温度条件下）继续养护，其强度还会增长，不过增长的幅度大小不一。对于预养期长，获得初期强度较高（如达到R28的35%）的混凝土受冻后，后期强度几乎没有损失。

而对于安全预养期短，获得初期强度比较低的混凝土受冻后，后期强度都有不用程度的损失。由此可见，混凝土冻结前，要使其在正常温度下有一段预养期，以加速水泥的水化作用，使混凝土获得不遭受冻害的最低强度，一般称临界强度，即可达到预期效果。对于临界强度，各国规定取值不等，我国规定为不得低于设计强度等级的30%，也不得低于35千克每平方厘米。

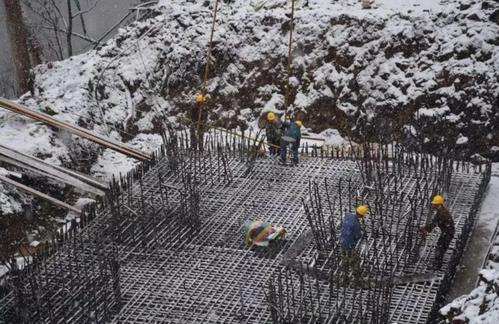

冬季混凝土施工方法

1、如何确定混凝土最短的养护龄期：

2、如何防止混凝土早期冻害；

3、如何保证混凝土后期强度和耐久性满足要求实际工程中，要根据施工时的气温情况，工程结构状况（工程量、结构厚大程度与外露情况），工期紧迫程度，水泥的品种及价格，早强剂、减水剂、抗冻剂的性能及价格，保温材料的性能及价格，热源的条件等，来选择合理的施工方法。

4、冬季混凝土施工方法种类

调整配合比方法主要适用于在0℃左右的混凝土施工。

具体做法：

4.1、选择适当品种的水泥是提高混凝土抗冻的重要手段。试验结果表明，应使用早强硅酸盐水泥。该水泥水化热较大，且在早期放出强度最高，一般3天抗压强度大约相当于普通硅酸盐水泥的7天强度，效果较明显。

4.2、尽量降低水灰比，稍增水泥用量，从而增加水化热量，缩短达到龄期强度的时间。

4.3、掺用引气剂。在保持混凝土配合比不变的情况下，加入引气剂后生成的气泡，相应增加了水泥浆的体积，提高拌合物的流动性，改善其粘聚性及保水性，缓冲混凝土内水结冰所产生的水压力，提高混凝土的抗冻性。

4.4掺加早强外加剂，缩短混凝土的凝结时间，提高早期强度。应用较普通的有硫酸钠（掺用水泥用量的2%）和MSF符合早强试水剂（掺水泥用量的5%）。

4.5选择颗粒硬度和缝隙少的集料，使其热膨胀系数和周围砂浆膨胀系数相同。

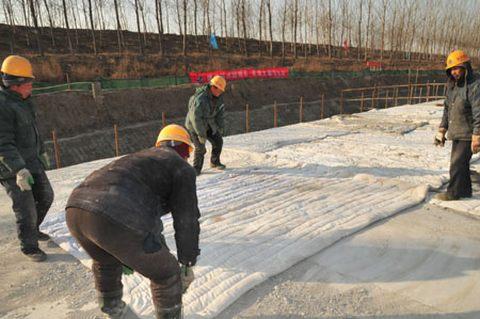

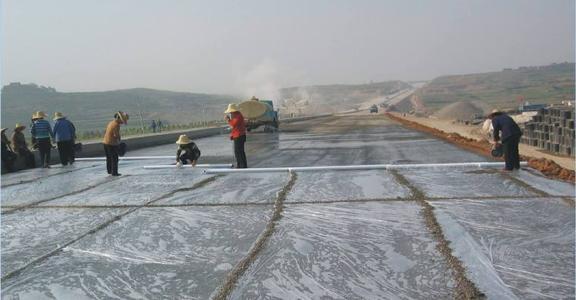

蓄热法主要用于气温-10℃左右，结构比较厚大的工程。做法是：对原材料（水、砂、石）进行加热，使混凝土在搅拌、运输和浇灌以后，还储备相当的热量，以使水泥水化放热较快，并加强对混凝土的保温，以保证在温度降到0℃以前使新浇混凝土具有足够的抗冻能力。此法工艺简单，施工费用不多，但要注意内部保温，避免角部与外露表面受冻，且要延长养护临期。

抗冻外加剂在-10℃以上的气温中，对混凝土拌合物掺加一种降低水的冰点的化学剂，使混凝土在负温下仍处于液相状态，水化作用能继续进行，从而使混凝土强度继续增长。目前常用有氧化钙、氯化钠等单抗冻剂及亚硝酸钠加氯化钠符合抗冻剂。

外部加热法主要用于气温-10℃以下，而构件并不厚大的工程。通过加热混凝土构件周围的空气，将热量传给混凝土，或直接对混凝土加热，使混凝土处于正温条件下正常硬化。

4.51、火炉加热，一般在较小的工地使用，方法简单，但室内温度不高，比较干燥，且放出的二氧化碳会使新浇混凝土表面碳化，影响质量。

4.52、蒸汽加热。用蒸汽使混凝土在湿热条件下硬化。此法较易控制，加热温度均匀。但因其需要专门的锅炉设备，费用较高。且热损失较大，劳动条件亦不理想。

4.53电加热。将钢筋作为电极，或将电热器贴在混凝土表面，便电能为热能，以提高混凝土的温度。次方法简单方便，热损失较少，易控制，不足之处是电能消耗大。

4.54、红外线加热，以高温电加热或气体红外线发生器，对混凝土进行密封辐射加热。

一般来说，对于同一个工程，可以有若干个不同的冬季施工方案。一个理想的方案，应当用最短的工期、最低的施工费用，来获得最优良的工程质量，也就是工期、费用、质量zui佳化。目前基本上采用以上4种方法。

大家都在搜： 智能打桩定位系统、 智能压实度监测系统、 智能路面摊铺系统、 拌合站质量监管系统、 智能测斜仪、 智能表面沉降监测仪、 地下水位监测系统、 尾矿库监测系统、 边坡监测系统、 山体滑坡应急监测箱、 工程机械智能引导系统、 地面沉降监测系统

北京天玑科技有限公司（以下简称天玑科技）隶属于北京奥宇集团，是一家致力于北斗智慧工程应用的高科技企业。天玑科技以交通部公路院、中国水科院，北京地研发等为行业技术支撑，结合自身强大的研发实力，整合行业资源优势，汇聚资深创业团队，深耕行业应用需求，深入了解中国特色，为用户提供一整套智慧工程建设全流程解决方案。

天玑科技成立以来高速发展，创新性的将北斗技术应用到公路、铁路，水利、机场工程建设领域，以工程质量过程管控为核心，将隐蔽工程透明化，为业主和施工总包单位解决质量，安全、效率、管理等核心问题。已形成TJMC摊铺系统，压实系统，桩基信息化系统，TJ-Cloud变形监测等系统产品，从终端到平台，硬件到软件，产品销售到全程技术服务为广大业主和施工总包方提供完善的北斗智慧工程方案。特别是基于北斗的道路工程质量信息化系统成熟应用于日照交发，武汉交投，中建四局，南宁绕城高速等项目中，京雄城际，江巷水库大坝，大兴机场沉降监测等项目中也已全线选用，积累了丰富的成功案例，得到业界高度肯定和赞许。

天玑科技已通过ISO9001质量体系，3A信用企业，国家、中关村双高新技术企业等认证，取得软件著作权10项，发明专利3项，是拓普康数字化施工产品核心代理商，已成为智慧工程领域的领军企业。天玑星，是北斗七星的第三颗， 尊为禄存星。天玑，主理天上人间的财富，喻为财富之星，不断为用户创造价值，为业主提升管理，为业者提供保障，为行业积累财富。

天玑科技：北斗智慧工程系统方案专家--诚信，创新，专注，感恩
