PM5JTE倾角传感器

产品介绍：

“PM-TSⅠ/Ⅱ-DH”系列产品是专门针对工业控制、工程测量、计量检测等应用所开发的 高精度角度测量产品。系统内置高精度24itA/D差分转换器，配备强大的数字处理系统。配合的“误差补偿”与“动态补偿”技术，保证了测试的精确性与稳定性。 该系列产品按照严格的工业应用要求设计，经历了严酷的工业准入检测，符合 GB/T 17626.4-2008（电快速瞬变脉冲群抗扰度试验），和GB/T 17626.5-2008（浪涌（冲击） 抗扰度试验）标准。该产品采用独特的工程应用设计，提高了产品的易用性和可靠性。

产品优势：

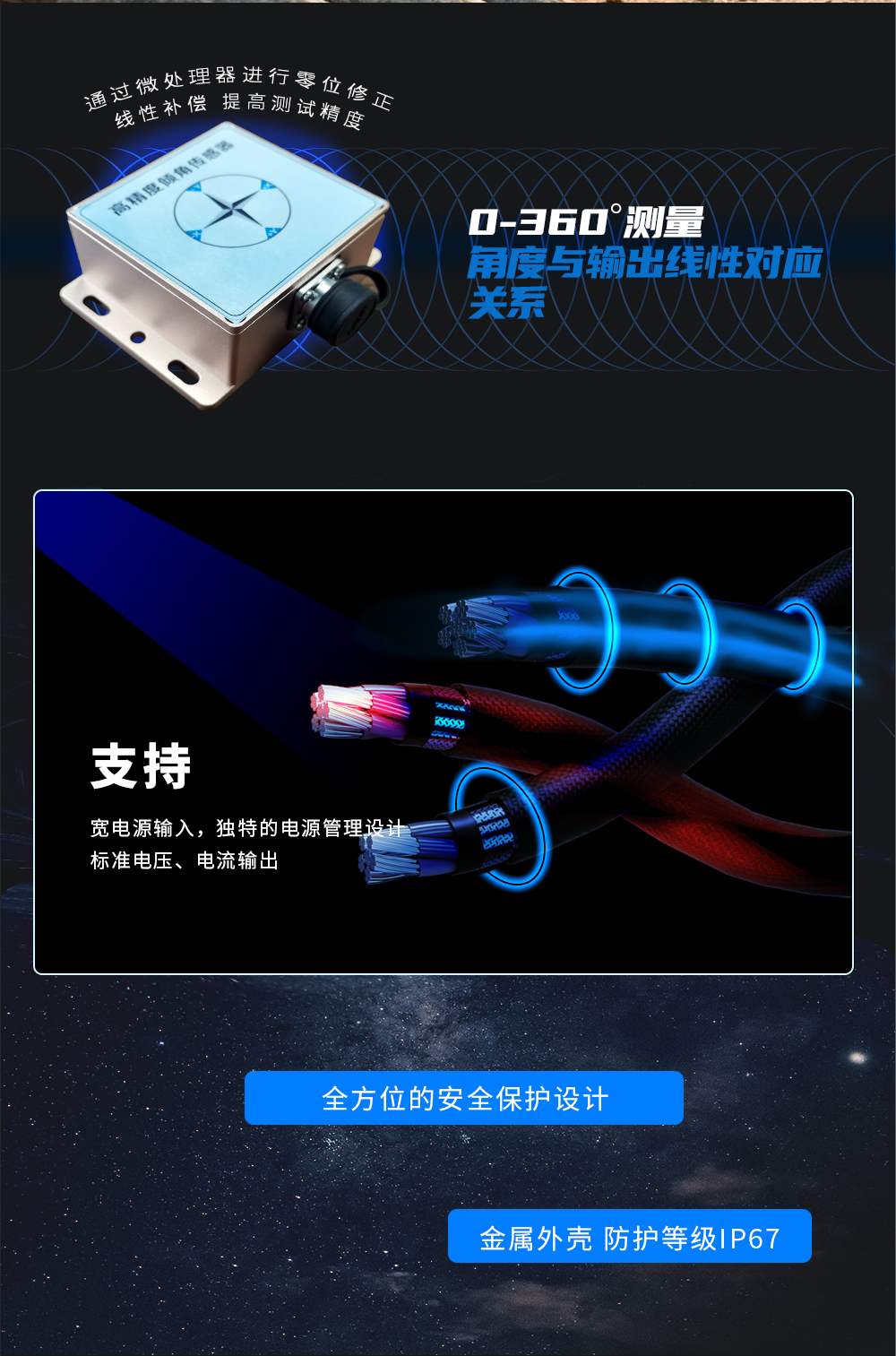

宽电源输入的电源管理设计更好的硬件平台 独特的闭环电路设计，系统可自动补偿各项误差 配备强大的微处理器 满量程误差 <0.05° 全温(-40～+80℃)温度偏差 <0.05° 实现工作面角度测试 工作温度范围-40℃到+80℃ 全方位的安全保护设计 坚固的金属外壳 防护等级IP67；

塔机监控水泥泵送车控制 高空作业车、消防车控制起重安全控制 机械调平 平台稳定 车辆运动控制 飞行器稳定 汽车四轮定位 轨道高差检测 辅助定位、定向 武器系统发射姿态调整 桥梁、大坝、桩基等地质监测 抽油机冲程、冲次测量(功图测量)

技术参数：

供电电压：(V.DC) 18～30 输入电流(mA) <40 (可提供低功耗产品)

测量范围(°) 单轴:0-360°可选 ; 双轴:0-±90°可选

分辨率： <0.001° 零位短期稳定性(100h) <0.01° 零位长期稳定性(1年) <0.02° 零位重复性(°) <0.01°

满量程最大测试误差(室温)单轴:0-360° <0.05°

双轴:0-±90° <0.05°

温度漂移：(-40～+80℃) < ±0.05°

输出方式： RS232/485 可选

通讯协议： MODBUS工业协议 更新频率(次/秒) 单轴15-20 双轴5-10

传输速率(bps)： 4800~115200 可选

稳定时间： <3min

产品安装与测试要求

倾角传感器是通过测量被测物体与地球重力场的夹角变化来测量角度的装置。该装置测量的是绝对角度(相对于水平面)，该角度为矢量值。在装配固定、测试过程中要遵循以下要求。

产品与被测物体链接要求稳定、可靠，长期使用不能松动。

产品安装面与被测物体连接面要求平整、光洁不能有异物。

平面度与垂直度要求<0.1mm ，平面度与垂直度误差会直接影响测量精度。

初始测量平面要保证水平与垂直。

传感器极性与被测物体极性平行或重合。

产品清单：
