振动沉管碎石桩施工流程和注意事项

振动沉管碎石桩的施工流程如下：

施工准备：进行场地平整，根据地形图确定标高，挖除地表坚硬物体，使振动器能顺利下钻。布置场内运输道路、道路两边的排水盲沟、纵向排水沟、料场，准备好照明设施以便夜间施工。进行场地清理与掘除，按施工规范和设计要求进行清理。测量放样及布桩，恢复中线，放出路段边线桩，清理平整施工段地基表面，测量地面整平后的标高，做好排水系统。进行施工技术交底。

振动沉管碎石桩试成桩：在工程护桩部位或工程非主要部位进行试成桩，试成桩数量应根据设计要求和场地的地质条件确定，且不得少于3根。通过试成桩确定适合现场工程地质条件的沉管提升速度、每次提升高度、留振时间、反插深度、控制填碎石量等施工工艺参数。

振动沉管碎石桩施工：振动沉管碎石桩正式施工前，应进行试成桩，确定各项工艺参数。振动沉管碎石桩的沉管提升速度可取1.0m/min左右，每次提升高度可取1.0-2.0m，留振时间可取30-60s，反插深度可取0.4-0.5m。重要工程或规模较大、复杂地质段还应进行典型施工，典型施工段一般不小于20m。

振动沉管碎石桩施工注意事项如下：

在施工过程中，要保证振动器在地面以上操作，避免对周围环境和地下管线造成破坏。

在沉管过程中，要保持沉管的垂直度和稳定性，避免出现倾斜或晃动。

在填碎石过程中，要保证碎石的粒径和级配符合设计要求，同时要控制填碎石的数量和密度，避免出现填碎石不实或过多的问题。

在拔管过程中，要控制拔管的速度和高度，避免出现拔管过快或过低的问题，造成碎石桩的不稳定或不合格。

在整个施工过程中，要注意对周围环境和地下管线的保护，避免因施工造成损坏或污染。同时要对现场进行清理和恢复工作，保证现场整洁有序。

延伸阅读：北斗智能打桩系统

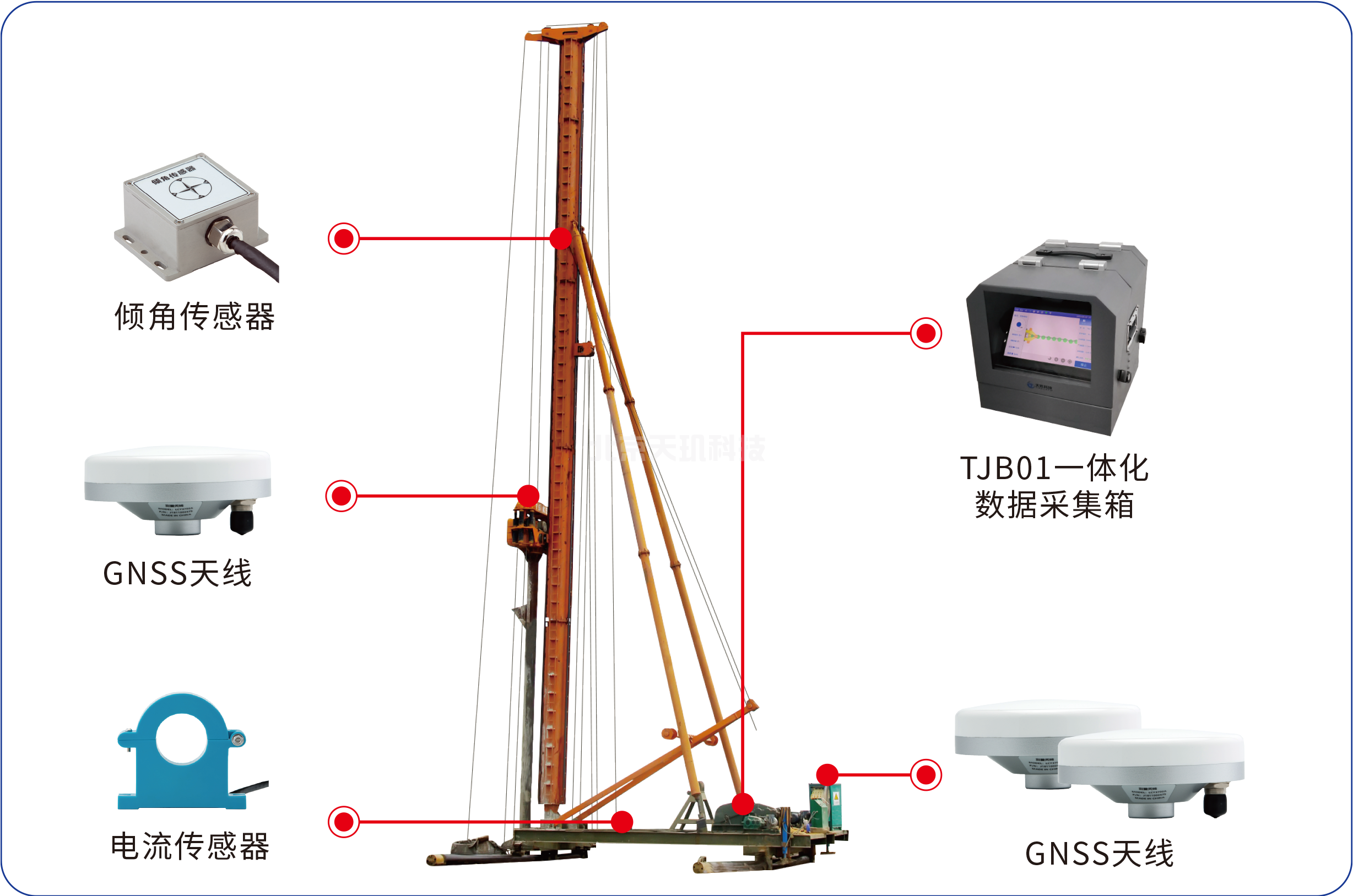

智能打桩系统将北斗高精度定位定向终端，深度传感器，倾角传感器，电流传感器等设备安装在桩机上。通过北斗卫星定位系统监测钻孔位置，利用倾角传感器监测桩身垂直度，电流传感器监测地质结构变化，判断钻机情况。再通过控制终端对以上数据进行采集、处理和展示；通过控制终端内置的移动通讯网络将数据实时上传至工程管理平台，实现施工的远程管理，整套系统由硬件设备和软件应用系统组成。
