塑料插板桩桩机工程施工流程和注意细节

塑料插板桩桩机工程施工流程和注意细节

塑料插板桩桩机工程施工流程如下：

施工前必须进行地面构筑物、地下管线（水、电、油、通讯等）的调查、拆移，确认无障碍物后方可进行场地清理工作。

施工场地清理、平整。地面构筑物、地下管线和影响施工的架空线路拆移完毕后，用推土机按规定推除地表腐植土，并用土将地面填成三角形，中心高40cm，使地面形成5%的横向人字排水坡。同时必须在征地界边挖设临时排水沟，疏干地表水，使基面层保持干燥状态。

在清理平整的地基面上按处理宽度铺设一层20cm厚的洁净中粗砂垫层（砂垫层用砂含泥量不得大于5%，按含泥量不大于3%控制），并进行碾压。

根据设计测设路基中心线及塑料排水板桩位（用小竹片桩），确定地基处理宽度并用石灰线醒目标注。

按规定抽检塑料排水板，确保质量符合设计要求。设置排水板存放场地，并加以遮盖，使排水板处于干燥通风的存放状态。

桩机定位，将塑料布排水板带穿入插板槽固定。

打桩时将插板槽对准桩位，开动振动锤，插板槽带着塑料排水板一同振入地层，达到设计标高后开启卷扬机，将插槽拔出。

在上拔有困难时，可间断开启振动锤，减少土压力，剪断的排水板约高出地面50cm，弯倒后用砂压住。

在上拔力的作用下，插板槽钢管下部桩靴张开，固定销自动脱钩，塑料排水板就留在土层中。

随着插板槽的拔出，新的塑料排水板落入插板槽，到插板槽提至地面，将排水板剪断，再将固定销锁紧，插板机移至新的桩位重复打设。

注意细节如下：

确认施工场地内无障碍物方可进行施工。

注意清理平整施工场地，确保地面干燥无积水。

根据设计要求铺设砂垫层并碾压，确保地基处理宽度和深度符合设计要求。

打桩时对准桩位，避免对周围环境和地下管线造成破坏。

在上拔有困难时，可间断开启振动锤，减少土压力，避免对周围环境和地下管线造成破坏。

及时清理打桩过程中产生的废弃物和积水，保持现场整洁有序。

在使用插板机时要注意安全操作规程，避免发生安全事故。

在施工过程中如遇到问题应及时与设计单位和监理单位联系并按照相关规定进行处理。

在施工过程中要做好对周围环境和地下管线的保护工作。

在完成每根桩的施工后应及时清理现场并做好记录工作。

延伸阅读：北斗智能打桩系统

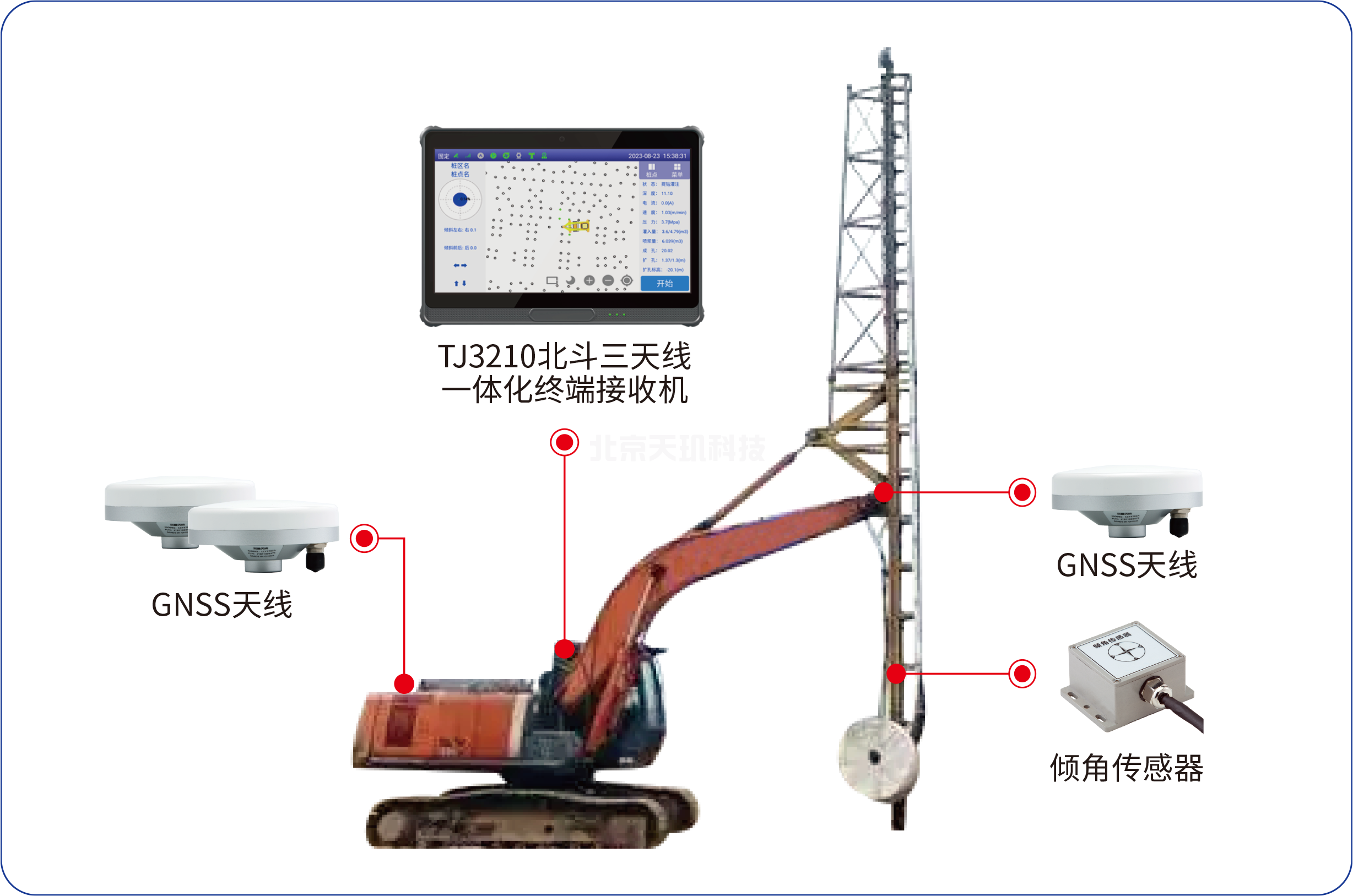

智能打桩系统将北斗高精度定位定向终端，深度传感器，倾角传感器，电流传感器等设备安装在桩机上。通过北斗卫星定位系统监测钻孔位置，利用倾角传感器监测桩身垂直度，电流传感器监测地质结构变化，判断钻机情况。再通过控制终端对以上数据进行采集、处理和展示；通过控制终端内置的移动通讯网络将数据实时上传至工程管理平台，实现施工的远程管理，整套系统由硬件设备和软件应用系统组成。
